Halusimme testata pienellä laitteistolla, kuinka luotettavasti järjestelmä toimii, ja tuleeko mahdollisia ongelmia, kun suuremmassa mittakaavassa rakennamme järjestelmää. Alla raportti.

Tule tutustumaan Gradian osastolle Älytalo-hankkeeseen!!

Katso video linkistä:

https://gradia.cloud.panopto.eu/Panopto/Pages/Viewer.aspx?id=c7bf7666-d218-4129-9c7c-b412004f1429

Olemme päätyneet seinäelementtien anturoinnissa DHT-22 anturiin, joka mittaa sekä lämpötilaa- että kosteutta.

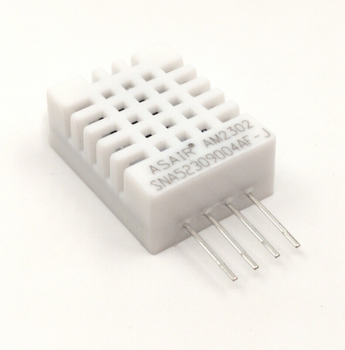

Kuva: Anturielementti

Anturielementin kaapelointi on vaikea tuoda anturin nastoihin. Kytkentä jää suojattomaksi ja kytkentä on epäluotettava. Ratkaisuksi muodostui 3D mallintaminen ja tulostaminen.

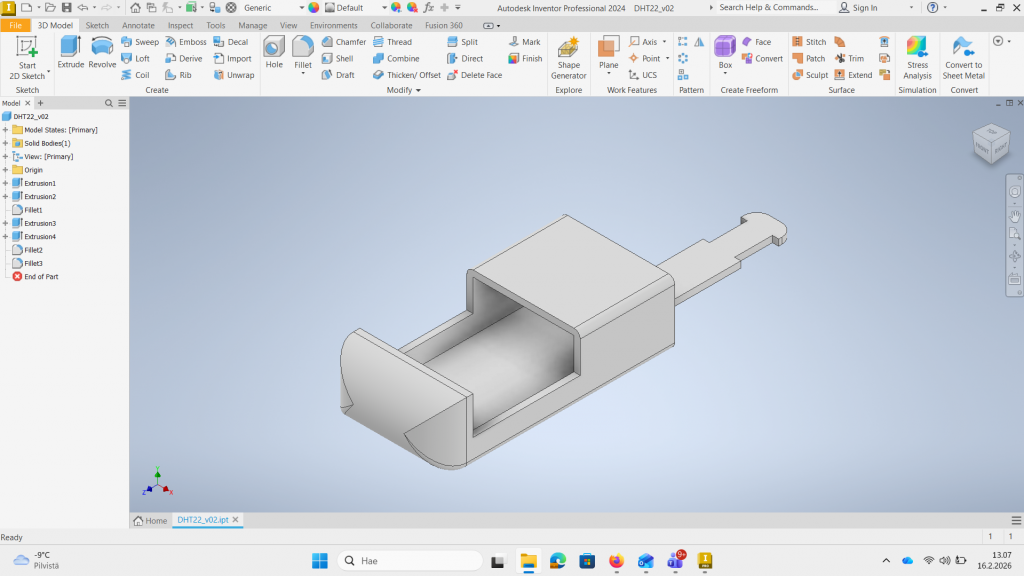

Kuva: Anturin suojakotelon mallintamista Autodesk Inventor-ohjelmalla.

Anturikotelot tulostetaan biohajoavasta PLA-muovista. Nippusiteellä varmistetaan vedonpoisto.

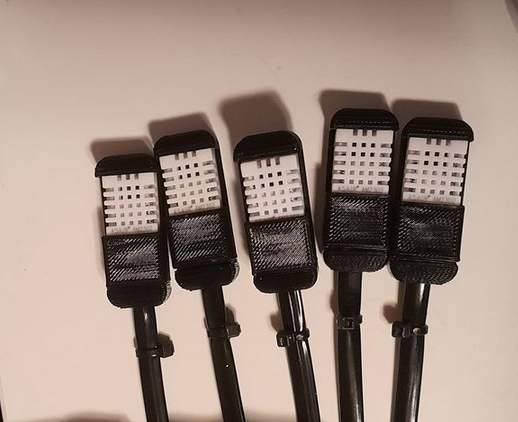

Kuva: Puuosaston testielementtiin tulevat valmiit anturit.

Mittaus- ja tiedonkeruu järjestelmien validointiin, testaukseen ja kehittämiseen tarvitsemme jonkun testilaitteiston. Sovimme suunnittelupalaverissa tekevämme Gradian puuosastolle tuuletusikkunan tilalle testielementin, johon sioitamme mittausjärjestelmän anturit. Antureista saadulla datalla tulemme testaamaan tietojärjestelmää.

Elementin rakenne on tavanomainen rakennuksen seinä. Ulkoapäin rakenne näyttää tältä:

Kuva: Tuulensuojalevy, jossa vaakakoolaus. Pintalaudoitus tulee kiinni vaakakoolaukseen.

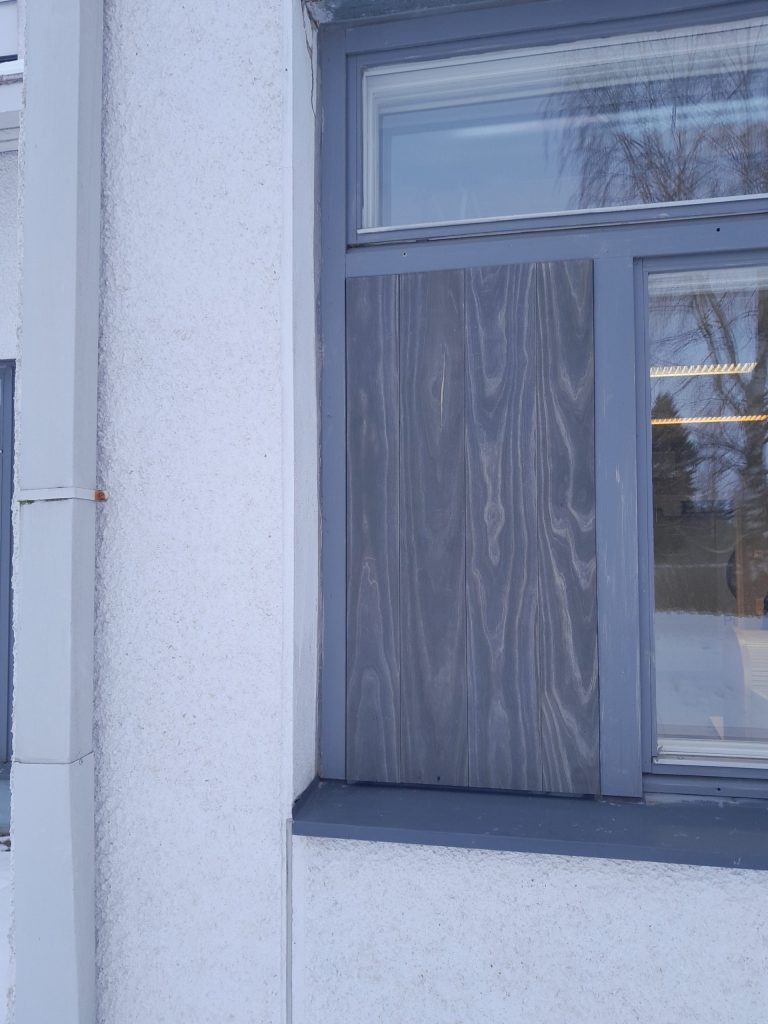

Kuva: Valmis elementti ulkoa päin.

Eristeeksi tuli ruohoeriste.

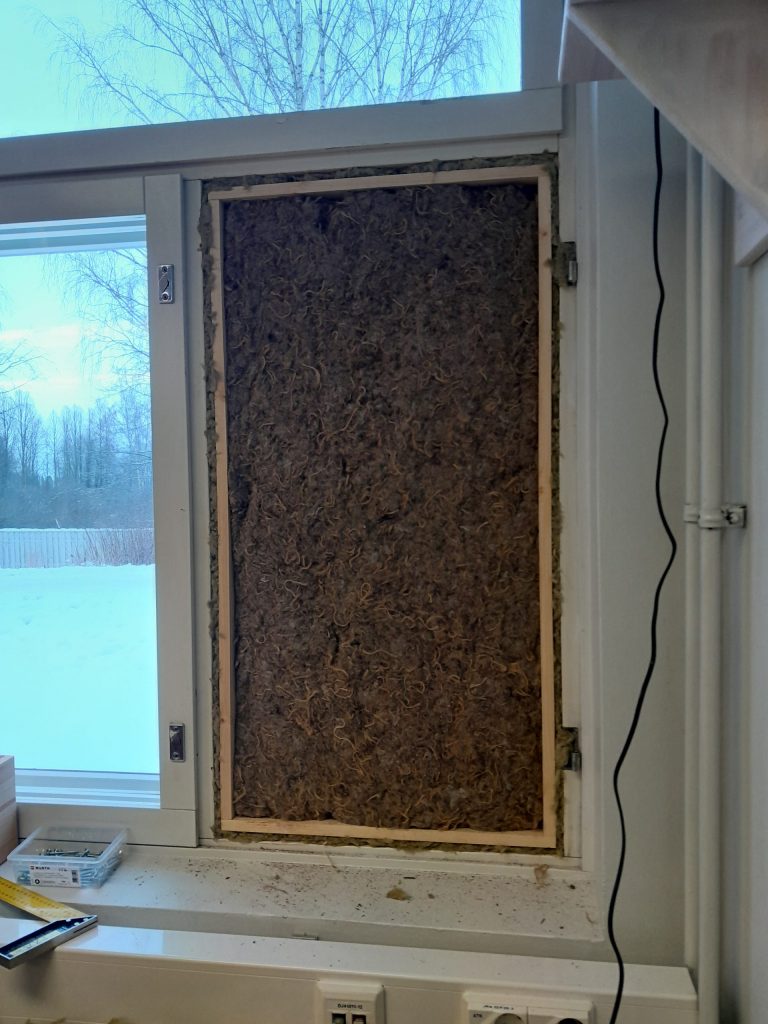

Kuva ruohoeristeestä.

Elementtiin tulee vielä pintaan korkkilevy. Anturit sioitetaan elementtiin myöhemmin.

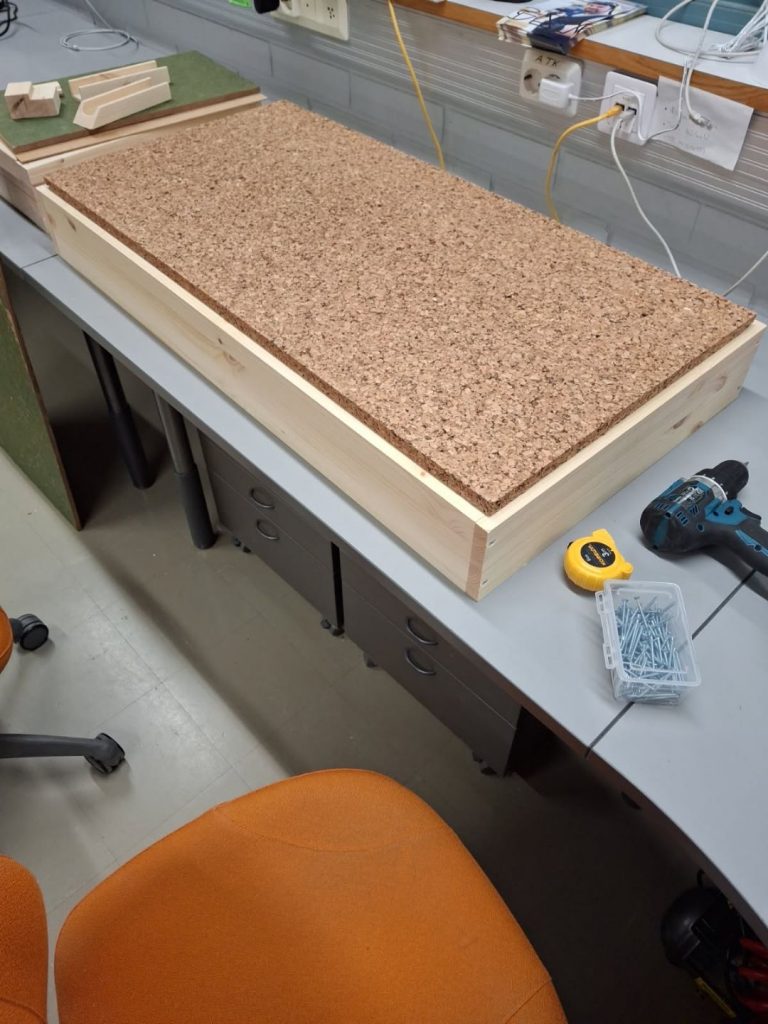

Kuva: Korkkilevy sisäpintaan.

Anturit asennetaan paikalleen elementtiin, kun ohjelmisto on valmis.

Tähän taas lisää väliaikatietoja kuinka etenee…
